特点

纯机械式回收泵，适用于回收高温液体及腐蚀性液体

无需电力，无任何旋转部件，不会产生汽蚀损坏

高强度整体执行机构组件设计，不易变形，可承受更高的动力蒸汽压力和温度

进汽阀和排汽阀组件经硬化处理和精密研磨，不漏汽更耐磨

弹簧组件采用耐高温合金不锈钢X-750，耐高温，耐疲劳

泵体采用球墨铸铁一次铸造成型，韧性好，酣腐蚀优化结构设计，全自动运行，可靠性佳，免维护

可提供单泵核心单元及完整机组，配置灵活

适用条件

适用介质：100℃以上高温液体及腐蚀性液体

适用介质密度：0.9～1.0

动力介质类型：蒸汽、压缩空气及其它工业气体

可承受动力介质压力：Max 12 Barg

最高温度范围：350℃

单泵排量：Max 6000 kg/h-12 Barg

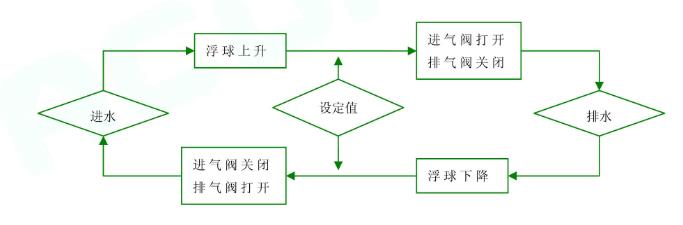

工作原理

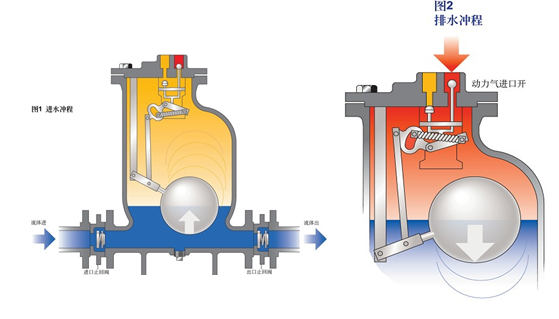

1.    流体进入泵体前，浮球位于最低点，此时动力介质进口阀关闭，排气出口阀打开。

2.    当流体由重力从止回阀进入泵体时，浮球因浮力上升。

3.    随着浮球不断上升，推杆推动弹簧，当浮球上升到一定位置，执行机构迅速动作，动力介质进口阀打开，同时排气阀关闭，此时弹簧储存的能量保证了动作的准确和迅速。

4.    动力介质充入泵内，压力迅增，流体进口止回阀关闭，并迫使流体从出口止回阀迅速排出。

5.    随着泵体内流体液位下降，推杆拉动弹簧，执行机构立即动作，弹簧储存的能量打开排气阀，关闭动力介质进口阀。

6.    泵体内压力下降，流体重新通过进口止回阀进入泵体，下一次循环动作开始。

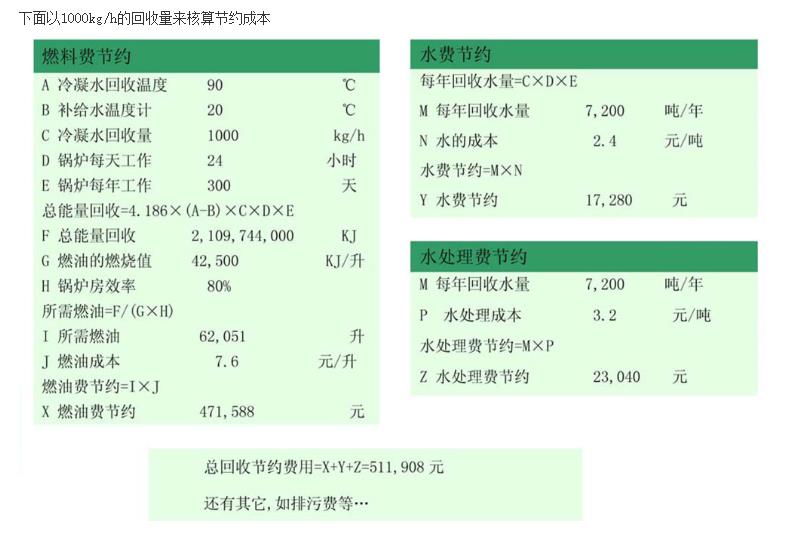

回收冷凝水的必要性和成本分析

各种换热器和过程设备中如果存有冷凝水，将会造成以下危害：

l   温度控制不稳定

l  产品质量问题

l   加热面过度腐蚀

l   水锤

l   噪声

l   设备损坏

所以，从各种换热器和过程设备中排除冷凝水，是保证设备工作稳定，提高效率及延长寿命的重要条件，但冷凝水由疏水阀排出时，它含有蒸汽总热量中的20%的能量，如果回收这部分高价值的资源，可节约：

u  燃料费

u  水费

u  水处理费

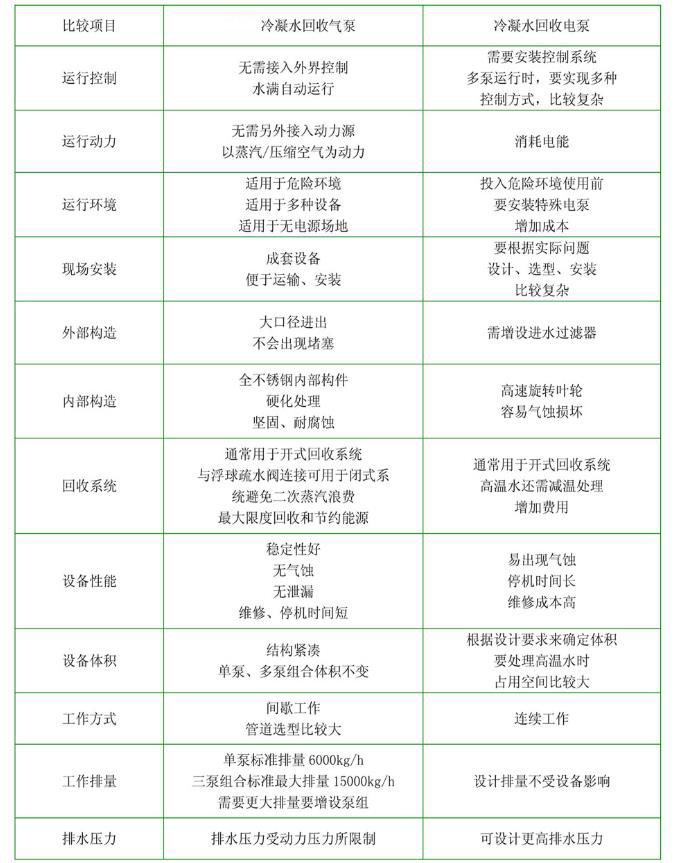

                                                                           冷凝水回收气泵与冷凝水回收电泵相比较
